Как сделать распашные ворота для приусадебного участка?

  • Дата: 06-05-2015
  • Просмотров: 858
  • Комментариев:
  • Рейтинг: 11
Оглавление: [скрыть]
  • Материалы для изготовления распашных ворот из профнастила
    • Какой замок подобрать для распашных ворот?
  • Монтаж ворот своими руками
    • Сварка рамы и обшивка профнастилом
    • Какой должна быть калитка?

Ворота могут иметь самую различную конструкцию. Часто выбор зависит от того, есть ли на участке место для раскрывания створок. Конструкция распашных ворот используется в том случае, когда такого места достаточно. Такие ворота отличаются максимальной простотой, их очень легко собрать своими руками.

Распашные ворота из профлиста

Распашные ворота из профнастила могут открываться вручную или автоматически.

Из преимуществ, которыми отличаются ворота распашные из профнастила, необходимо отметить:

  • предельно простой монтаж, который можно осуществить своими руками. Достаточно составить чертеж с размерами будущей конструкции. При условии предварительной подготовки всех материалов работа по сооружению створок займет всего один день. На чертежи уходит около часа, надо только правильно выполнить замеры;
  • небольшой вес, при монтаже нет необходимости использовать тяжелую строительную технику;
  • современный и привлекательный дизайн, который можно дополнить коваными рамами;
  • практичность, высокие эксплуатационные качества, долговечность, функциональность.

Сооружение распашных ворот своими руками позволяет обеспечить высокую безопасность от проникновения, защиту от шума и пыли, ветра. Такие ворота очень просто собрать, материалы для этого используют простые.

Самое сложное — это сваривание рамы из профилированной трубы.

Материалы для изготовления распашных ворот из профнастила

Для изготовления распашных ворот из профлиста необходимо сразу приготовить все материалы и инструменты, чтобы не останавливать ход работ, не отвлекаться на поиск инструмента. Основным для работы является профнастил, при помощи которого обшиваются створки и калитка. Сегодня на рынке можно приобрести многие варианты профлиста, они отличаются по толщине листа, высоте и типу волны, оттенку покраски. Для ограждений и ворот лучше всего брать материал марок С8, С20, С21 — стеновой профнастил, НС35 — несущий профнастил, подходят и Н60, МП20, МП18, С44. Лучше всего брать не простой оцинкованный материал, а с уже имеющимся полимерным слоем, отлично защищающим от коррозии.

Кроме обшивки для конструкции распашных ворот необходимо приготовить следующие материалы и инструменты:

Схема устройства ворот из профнастила

Схема устройства ворот из профнастила.

  • профилированные металлические трубы с различным сечением, которые используются для рамы, поперечин, закладных;
  • опорные столбы. Отлично подходит обычный металлический швеллер, после установки его можно облицевать кирпичом;
  • закладные для петель в виде металлических уголков;
  • петли. Для каждой створки необходимо от 2 до 4 петель, из количество зависит от высоты, размера и веса ворот;
  • стальные заклепки и саморезы по металлу для крепежа;
  • лопата;
  • песок и щебень для подушки опорных ям;
  • бетонный раствор для заливки опор;
  • шуруповерт;
  • болгарка;
  • сварочный аппарат;
  • грунтовка для металла;
  • замок;
  • электрический привод для автоматического открытия ворот.
Вернуться к оглавлению

Какой замок подобрать для распашных ворот?

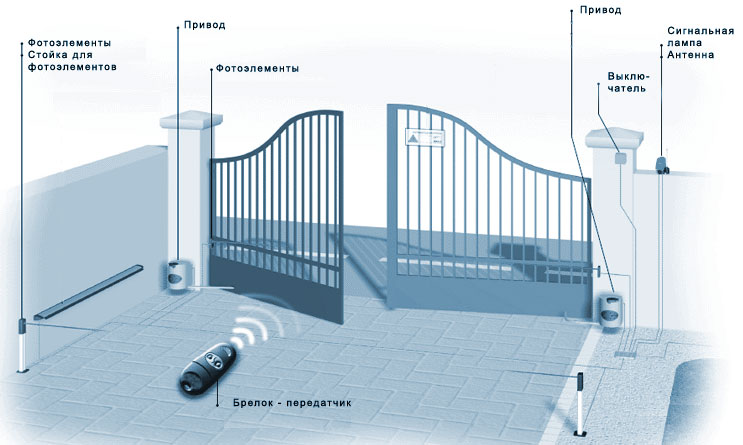

Автоматизация распашных ворот

Автоматизация распашных ворот.

При монтаже ворот чертеж должен содержать данные и об используемом замке, так как от этого зависит безопасность участка. Для распашных створок рекомендуются следующие модели замков:

  • врезные, для них необходимо устройство специальных закладных в каркасе;
  • накладные, прикрепляемые к поверхности полотна створок;
  • магнитные, отличающиеся высокой надежностью.

Если для установки запирающего устройства в профнастиле необходимо выпиливать отверстие, то для этого нельзя использовать болгарку, так как она повредит лист и его оцинковку. Изнутри многие ставят обычные засовы, которые позволяют закрывать ворота в то время, когда хозяин находится на участке. При сооружении конструкции своими руками чертежи должны содержать данные не только по типу замка, но и его месторасположению, чтобы можно было сразу предусмотреть все особенности установки, подготовить створку для монтажа запирающего устройства. При установке стоит подумать о защите замка от попадания внутрь влаги, льда.

Вернуться к оглавлению

Монтаж ворот своими руками

Изготовление распашных ворот своими руками не отличается какими-либо трудностями, эта конструкция считается одной из самых простых. При планировании такой работы необходимо сразу определиться с тем, будет ли установлена автоматика, так как после окончания монтажа поставить привод будет уже проблематично. Важно сразу определиться, какой именно электропривод будет поставлен. Например, линейные моторы более удобны, чем рычажные. Они отличаются низкой стоимостью, мощность их выше. Подземная автоматика для таких типов ворот не используется по той причине, что она очень дорогая, а ее монтаж сложен, требует опыта.

Начинать делать ворота из профнастила своими руками надо с подбора значений по габаритам одной створки и калитки. Минимальные размеры для распашных ворот:

Установка столбов для ворот

Установка столбов для ворот.

  • ширина — 2 м;
  • высота — 2,1 м;
  • калитка — 0,8х1,8 м.

После того как размеры уточнили, можно приступать к монтажу. Первыми устанавливаются опорные столбы. В местах, где будут стоять столбы, выкапываются углубления в 1,2-1,5 м, на дно насыпается слой щебня и песка. Затем в ямы устанавливаются столбы, выравниваются строительным уровнем, бетонируются. Чтобы во время высыхания опоры не покосились, надо установить небольшие подпорки из деревянной доски. На полное высыхание раствора требуется минимум две недели, за это время можно подготовить створки.

Изготовленные столбы можно оставить без отделки, но для большей привлекательности их часто обкладывают кирпичом. В качестве самого столба можно брать швеллер или обычную трубу 100х100 мм, в качестве стоек для крепежа петель используется профильная труба сечением 60х30 мм. Из профильной трубы 50х50, 60х30, 40х20 мм сваривается будущая рама конструкции. Саму трубу предварительно очищают, убирают все следы ржавчины, масла, после этого грунтуют поверхность. Для работы в данном случае отлично подходит алкидная эмаль.

Вернуться к оглавлению

Сварка рамы и обшивка профнастилом

Схема каркаса распашных ворот

Стабилизирующие вставки на углах придадут каркасу дополнительную жесткость.

Процесс сварки конструкции требует внимания и аккуратности, соблюдения техники безопасности. Из трубы сечением 50х50 или 60х30 мм будут делаться створки для ворот. На все работы уйдет где-то день. При сварке надо следить, чтобы все полости трубы были полностью заварены, так как если в них попадет вода, зимой рама может просто лопнуть. Каркас собирается на земле, для этого предварительно необходимо составить чертеж с указанием размеров. Рис. 1

Сначала рама сваривается цельной, получается прямоугольник с двумя центральными трубами. После этого при помощи болгарки створки разрезаются на две части, завариваются оставшиеся отверстия. После того как наружная рама конструкции готова, необходимо из профильной трубы сечением 40х20 мм сделать внутренний каркас, трубы привариваются в шахматном порядке. Это позволит придать створке необходимую жесткость и устойчивость. После сварки требуется зачистить все швы, убрать следы наваренного шлака, обработать места сварки антикоррозионным составом.

Обшивку конструкции профнастила надо выполнять аккуратно, для крепежа лучше использовать саморезы. Они крепятся только в углубление волны, шаг крепления не должен быть большим, чтобы гарантировать прочность створки, ее устойчивость к ветровым нагрузкам, собственному весу. В последнюю очередь монтируются петли, они привариваются к конструкции рамы (ни в коем случае не к поверхности профнастила), замок для ворот. Автоматика, если она будет использована, устанавливается согласно инструкции к выбранному типу электропривода. Закладные для нее подготавливаются еще до начала монтажа створок.

Вернуться к оглавлению

Какой должна быть калитка?

Схема устройства калитки из профнастила

Схема устройства калитки из профнастила.

Для ворот рекомендуется устанавливать не только распашные створки, но и делать калитку, через которую можно быстро попасть на участок. Такая калитка может идти отдельно рядом со створками либо в плоскости самой створки. В последнем случае конструкция рамы усложняется, она включает в себя не только ребра жесткости, но и внутреннюю раму меньшего размера для дверцы. Для этого на высоте верхней точки калитки приваривается профильная труба, от которой вниз отходят две поперечные.

Оптимальные размеры для сооружения дверцы:

  • ширина — 1 м,
  • высота — 2 м.

Калитка собирается отдельно, навешивается она на петли, приваренные к конструкции каркаса. Профнастил крепится при помощи саморезов, в последнюю очередь устанавливаются ручки, замки.

http://masterprofnastila.ru/www.youtube.com/watch?v=zXorfT5sQvU

Возведенные ворота из профнастила своими руками являются не только очень прочными и надежными, но и привлекательными. В качестве рамы для них можно использовать обычную профильную трубу или стильные кованые каркасы, но в этом случае все чертежи и изготовление такой рамы следует доверить только специалистам. Процесс сборки ворот отличается простотой, он включает в себя установку опорных столбов, сварку рамы. Для удобства использования распашных ворот возможен монтаж автоматической системы.
