Долговечный и прочный материал, каковым является профнастил, решительно и надолго занял ведущее место в строительстве.

Технология монтажа кровли из профлиста.

Технология монтажа кровли из профлиста.

Монтаж профнастила широко применяют в индивидуальном строительстве для покрытия утепленных стен и крыш частных домов.

Этот материал хорош и для возведения ограждений, так как для них легко подобрать соответствующую цветовую гамму, гармонирующую с кровлей и стенами основного строения.

В качестве облицовочного материала профнастил используется и в промышленном строительстве. Им облицовывают цехи, склады и другие сооружения.

О свойствах профнастила подробнее

Долговечность материала обеспечивается надежной защитой стального основания от вредного воздействия влаги. Чтобы сталь не разрушалась от ржавления, ее снизу покрывают защитной краской, а сверху наносят несколько защитных покрытий. На изображении 1 показан вариант такой оцинкованной стальной поверхности в составе многослойной структуры. По этой картинке можно представить, насколько сложна технология производства профлиста. В таблице №1 указана примерная толщина слоев защитного покрытия.

Таблица №1

Наименование покрытия Толщина, мкм Свойство покрытия
Пластизол 200 Устойчивое против природных и механических воздействий
Пурал 50 Основой покрытия является полиуретан
Полиэстер матовый 35 Имеет матовую поверхность
ПВДФ 27 Устойчивое к механическим воздействиям, имеет глянцевую поверхность
Полиэстер 25 Противостоит любым климатическим условиям

Профнастил разделяют на стеновой и несущий. Прочность материала зависит от его толщины и от высоты гофра. Стандартная толщина колеблется от 0,35 до 1,2 мм. Кровельным считают материал толщиной более 0,5 мм, фасады и стены домов закрывают листами, у которых этот параметр составляет 0,45 и 0,5 мм, к несущему относят материал с толщиной более 0,7 мм. В инструкции необходимо указать марку профнастила.

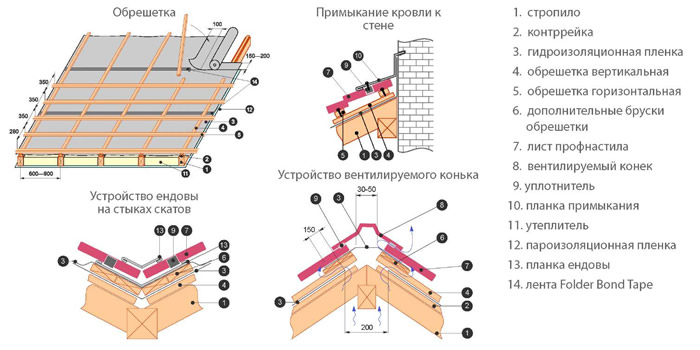

Схема структуры крыши из профнастила.

Схема структуры крыши из профнастила.

Поскольку профлист изготавливают из стандартных стальных заготовок шириной 1200 мм или 1070 мм, то его вес указывают в кг/м погонный. В зависимости от толщины вес может колебаться от 4,4 до более 10-ти кг на 1 м.

По технологии изготовления листы имеют стандартную длину, равную 2‑2,5 м, но по индивидуальному заказу могут изготовить профлист любой длины — от 0,5 до 12 м.

Марки профнастила обозначаются литерами с последующим числом. Например, стеновой вид (С8, С18, С21), универсальный вариант несущий-стеновой (НС44), несущий (Н57, Н60, Н75).Число после литер указывает на высоту гофра в миллиметрах, по этому параметру можно судить об относительной прочности профнастила.

Следующие обозначения несут дополнительную информацию:
0,7×1150×6000 С8 (изображение 2); 0,7×845×5500 Н60.
Здесь обозначены: толщина×ширина×длина (все в мм) и высота гофра, соответственно 8 и 60 мм.

В действительности же это разделение условное, так как даже непрочный профлист марки С8 можно применить не только для стен, но и для кровли.

Вернуться к оглавлению

Расчет материала по технологии монтажа профнастила

Схема подъема листов профнастила.

Схема подъема листов профнастила.

Прежде чем приступить к работе, необходимо рассчитать требуемое количество материала. Для фасадов и стен домов это сделать нетрудно, так как эти элементы обычно имеют формы, площадь которых легко рассчитать.

Для расчета количества материала, необходимого для крыши, если она не простая односкатная или двускатная, ее придется в выбранном масштабе начертить в плане. Желательно на миллиметровке. Обычно отдельные части крыши можно представить в виде треугольников, трапеций и прямоугольников.

На  показана простая вальмовая крыша, которую можно представить в виде двух трапеций и двух треугольников.

На  представлена мансардная многощипцовая крыша. Это более сложный вариант, но и в этом случае нетрудно крышу разделить на составляющие и обозначить линии пересечения между ними. Реально эти линии образуют внешние (коньки) и внутренние (ендовы) углы.

Размеры, естественно, необходимо определять с учетом свесов кровли над карнизами и фронтоном.

При расчете следует учитывать, что листы будут уложены внахлест как по горизонтали, так и по вертикали. По горизонтали необходимо учитывать не габаритный размер, а полезный, то есть, с учетом глубины перекрытия. Она может составлять 1 или 2 гофра.

Зная периметр кровли с учетом свеса и полезную ширину, легко подсчитать требуемое количество листов. Однако даже для вальмовой кровли потребуется дополнительно учесть, что их придется резать под определенным углом, а это значит, что отрезанные части можно будет использовать на других участках кровли, тем самым уменьшить количество отходов.

По вертикали ситуация несколько сложнее. Глубина перекрытия при укладке внахлест зависит от угла наклона крыши. Чем больше угол, тем меньше требуемая глубина перекрытия. В таблице №2 дана эта зависимость. Если угол наклона менее 14 градусов, то стыковое пространство необходимо защитить от проникновения влаги.

Таблица № 2.

Угол наклона профнастила (в градусах) До 14 15-30 45
Горизонтальный нахлест, мм 200 и более 150-200 100-150

Для фасадов, стен и ограждений рассчитать количество материала не составит труда.

Потребуются и так называемые доборные элементы. На показаны некоторые из них. Это не полный перечень элементов, поэтому следует тщательно продумать, какие элементы, возможно, потребуются еще. Стандартная длина всех доборных элементов составляет 2 м.

Вернуться к оглавлению

Инструкция по монтажу кровли

Схема крепления листов профнастила.

Схема крепления листов профнастила.

На показана схема утепления кровли с применением металлочерепицы в качестве кровельного материала. Замена металлочерепицы профлистом никак не влияет на применяемые для утепления комплектующие и на технологию выполнения работ. Отличие между этими материалами состоит в том, что металлочерепицу для крыш с углом наклона менее 14 градусов не применяют, тогда как профнастилом можно укрывать крыши, даже не имеющие наклона.

Инструкция по монтажу профнастила должна предусмотреть выполнение таких работ, которые обеспечат защиту утеплителя от влаги, то есть его паро- и гидроизоляцию.

Для утепления скатных крыш применяют минеральную вату, плиты которой укладывают между стропилами. Для крыш без наклона можно применить стекловолокно.

Чтобы исключить попадание в утеплитель водяного пара, поступающего из внутренних помещений, снизу к стропилам и в местах примыкания утеплителя к стенам закрепляют пароизоляционную пленку. Обычно это армированный трехслойный материал. Его необходимо уложить внахлест так, чтобы обеспечить полную герметизацию. Для этого слои пленки тщательно склеивают специальной лентой или скотчем.

Гидроизоляция защищает утеплитель от попадания на него влаги со стороны кровли. Конденсацию влаги с внутренней стороны кровли предотвратить невозможно, поэтому от конденсата защищают диффузионной мембраной (пленкой), которая с внешней стороны не пропускает воду и одновременно хорошо пропускает водяной пар. Пленку укладывают на стропила параллельно карнизу так, чтобы ее края свисали непосредственно в водосточную трубу.

Небольшое количество водяных паров, несмотря на наличие пароизоляционной защиты, все же может пройти через утеплитель, поэтому между ним и гидроизоляционной пленкой необходимо обеспечить минимум 5-миллиметровый вентиляционный зазор. С другой стороны пленки вентиляционный зазор между ней и кровлей образуется за счет профилированного листа. В результате проветривания конденсат снизу кровли практически не образуется.

Вернуться к оглавлению

Инструкция по монтажу профлиста

Расчеты и практика показывают: чтобы кровля выдерживала снеговые и ветровые нагрузки в условиях европейской части России, высота профиля должна быть не менее 35 мм. Длину желательно выбирать такой, чтобы лист мог полностью перекрыть расстояние между коньком и карнизом с учетом свеса. В этом случае нет необходимости укладывать их внахлест по горизонтали. Если же горизонтальные стыки существуют, то внахлест следует укладывать, соблюдая ранее изложенные требования.

Настил обрешетки необходимо размещать на стропилах с учетом прочности профлиста: чем толще листы и выше гофр, тем расстояние между досками обрешетки может быть больше. Свес также зависит от этих параметров и может изменяться от 200 до 300 мм. Свес должен располагаться строго параллельно карнизу.

Монтаж начинают с нижнего угла ската. При этом следует учесть, что крайние гофры имеют отличающиеся по ширине горизонтальные площадки. Поэтому, выбирая, какой торец будет верхним, имейте в виду, что более широкий гофр должен накрывать предыдущий лист.

Резать этот материал с помощью угловой шлифовальной машины (ее еще называют болгаркой) нельзя. Такой резкой можно нарушить защитный слой. Резать необходимо ножницами по металлу.

К обрешетке листы крепят оцинкованными саморезами со специальными шайбами, обеспечивающими герметичность в местах крепления. Вдоль карниза саморезами крепят низ каждого гофра. Так же закрепляют листы вдоль конька, а вдоль фронтона саморез ввинчивают в каждую доску обрешетки. В других местах расход саморезов должен составлять 6-7 шт./м2.

К сказанному следует добавить, что профнастил является прочным и долговечным материалом, способным выдерживать значительные физические нагрузки и противостоять воздействию достаточно жестких внешних условий. Работать с ним легче, чем с другими кровельными материалами, а по красоте ему, пожалуй, равных материалов нет.
