В настоящее время кровля крыши профлистом – один из самых распространенных и популярных в нашей стране вариантов покрытия индивидуальных жилых домов.

Разноцветные листы профнастила с полимерным покрытием.

Металлопрофиль С21 с полимерным покрытием устойчив к воздействию окружающих факторов среды, долговечен. Применяется при возведении крыш.


Конструкция кровли из профнастила предусматривает применять, согласно СНиП, профнастил с высотой волны от 20 мм. Сегодня на рынке можно выбрать профнастил кровельный. Фото можно посмотреть чуть ниже, как с полимерными покрытием, так и оцинкованный.

Структура профнастила с полимерным покрытием.

Структура профнастила с полимерным покрытием.

Настоящая инструкция по монтажу профнастила кровельного даст всю необходимую информацию, чтобы выполнить монтаж кровли из профнастила. Выполнить расчет кровли из профнастила помогут специалисты фирмы, где будет покупаться профнастил кровельный. Монтаж можно доверить специалистам из этой же фирмы или выполнить самостоятельно. Дело в том, что технология монтажа кровли из профнастила настолько проста, что кровля из профнастила своими руками легко может быть выполнена при наличии желания, необходимого инструмента и толковых помощников.

Транспортировка профнастила для кровли

Профилированные листы должны грузиться на ровное прочное основание с длиной не меньшей длины пачки с профилированным листом. Во время транспортировки необходимо обеспечить защиту продукции от перемещения и механического повреждения. Рекомендуемая скорость движения автомобиля — 80 км/ч. Необходимо избегать резких разгонов и торможений.

Вернуться к оглавлению

Погрузочно-разгрузочные работы

Погрузку и выгрузку пачек с профнастилом необходимо осуществлять при помощи подъемной техники, имеющей мягкие стропы, при длине пачек более 5 метров использовать траверсы. При разгрузке вручную необходимо привлекать достаточное количество рабочих (из расчета один человек на 1,5-2 м длины листа), но не меньше 2 человек. Поднимают и переносят листы профнастила аккуратно в вертикальном положении, стараясь не допускать сильных перегибов. Запрещается бросать листы кровельного материала и тащить их волоком.

Вернуться к оглавлению

Поднятие профнастила на кровлю

Перед тем как начать кровельные работы, профнастил необходимо:

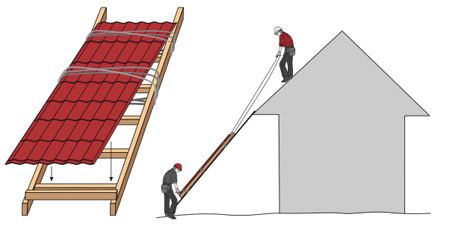

Схема подъема листов профнастила на крышу.

Необходимо аккуратно поднимать профнастил на крышу, чтобы не повредить полимерный слой. Не следует начинать подъем листов в ветреную погоду.

  1. Поднять листы на кровлю можно с помощью лаг, которые устанавливаются от края крыши до земли.
  2. Подъем необходимо осуществлять по одному листу.
  3. Не следует начинать подъем листов в ветреную погоду, т.к. в этом случае велика вероятность повреждения профилированных листов.
  4. Во время установки стропил рекомендуется осуществлять контрольные промеры скатов крыши, так как во время строительства возможно отклонение от проекта.

Далее нужно проверить:

  1. Прямоугольность скатов кровли, промерив диагонали скатов (разница диагоналей не более 20 мм).
  2. Плоскостность скатов крыши (уровень, шнур), максимальное отклонение на 5 м — ± 5 мм.

ВНИМАНИЕ! При отклонении от плоскостности возможна нестыковка листов. Рекомендуемый минимальный уклон кровли из профнастила – 12°.

Вернуться к оглавлению

Монтаж кровли из профнастила: техника безопасности при работах

Размеры стандартного оцинкованного кровельного профнастила.

Размеры стандартного оцинкованного кровельного профнастила.

Перемещаться по листам во время монтажа необходимо аккуратно, надев мягкую обувь, ступая в прогиб волны профнастила в местах расположения обрешетки. Укладывая профнастил кровельный, крепление осуществляют саморезами, вкручивая их в прогиб волны. Места листов на месте срезов, а также сколы и повреждения защитного покрытия, во избежание возникновения коррозии, необходимо обработать ремонтной эмалью для полимерных покрытий AkzoNobel.

Кромки листов острые, поэтому при работе нужно всегда использовать перчатки. Стружки, образовавшиеся при вкручивании саморезов, необходимо аккуратно смести с поверхности изделия щеткой, иначе они могут поржаветь и испортить покрытие. Во время работ необходимо соблюдать действующие правила ТБ и охраны труда. Не допускается эксплуатация изделий с защитной пленкой после монтажа. Пленка снимается в процессе монтажа во избежание ее «прикипания» к полимерному покрытию.

Загрязненные участки покрытия нужно очистить мягкой щеткой, промыть слабым мыльным раствором. Категорически запрещено использовать углошлифовальные машины с абразивными кругами («болгарки»), т.к. прожигается не только полимерное покрытие профнастила, но и цинк, в результате чего начнется бурный процесс коррозии.

Вернуться к оглавлению

Инструмент для резки металла:

Инструменты для работы с профнастилом.

Инструменты для работы с профнастилом.

  1. Насадка на дрель с комплектом сменных ножей. Придаст обыкновенной дрели функцию просечных электроножниц для резки стали до 0.8 мм.
  2. Ножницы просечные с комплектом сменных ножей. Для ручной резки стали, имеющей толщину до 0,6 миллиметра.
  3. Ножницы рычажные. Для выполнения ручной резки металлических листов до 0,6 миллиметров, независимо от направления.
  4. Электроножницы просечные. Для высокопроизводительной резки стального листа до 1.2 мм.
Вернуться к оглавлению

Инструмент для водосточной системы:

  1. Полосогиб. Для высокоточной гибки держателей желоба водосточной системы до 4 мм.
  2. Клещи «Гофра». Для выполнения гофрированных складок на концах водосточных труб для обеспечения их стыковки.
  3. Пистолет для герметика. Применяют для равномерного нанесения слоя герметика, выполняя устройство кровли из профнастила, а также водосточной системы.
  4. Клещи заклепочные. Для соединения изделий при помощи вытяжных заклепок.

Прочий кровельный инструмент:

  1. Пистолет скобозабивной и скобы №10 для пистолета. Для закрепления паро- и гидроизоляции.
  2. Насадка для шуруповерта. Применяют для вкручивания в деревянные узлы кровли из профнастила саморезов 4,8 и 5,5 мм, имеющих шестигранную головку.
  3. Нож для теплоизоляции. Применяют для выполнения точной и качественной раскройки теплоизоляционных плит.
  4.  Шаблон для обрешетки. Для выполнения точной разметки шага обрешетки.

Кроме того, будут необходимы: молоток, рулетка, дрель, длинная рейка, набор сверл, шнур, маркер.

Вернуться к оглавлению

Кровельный пирог под профнастил — защита от потери тепла

Кровельный пирог под профнастил.

Кровельный пирог под профнастил.

Более 25% теплопотерь в доме идут через кровлю, поэтому к ее утеплению нужно подходить особенно внимательно. Технология устройства кровли из профнастила предусматривает устройство теплоизоляционного слоя. Он, совместно с гидроизоляцией, образует кровельный пирог под профнастил, который и выполняет ограждающую функцию.

Требуется подобрать необходимую толщину слоя теплоизоляции и обеспечить ее защиту от влаги. При увлажнении теплоизоляции всего на 5% её теплотехнические характеристики ухудшаются более чем в 2 раза. Это приводит к промерзанию крыши, появлению наледей на покрытии кровли, гниению стропил и обрешетки, образованию плесени, порче отделки внутренних помещений. Влага в теплоизоляцию может попадать:

  • с внутренней стороны покрытия кровли (конденсат);
  • со стороны внутреннего помещения (испарение);
  • из-за дефектов монтажа.
Вернуться к оглавлению

Утепление кровли из профнастила

Утепление кровли в случае жилого (мансардного) этажа производится в следующей последовательности:

Устройство кровли из профнастила для жилой мансарды и чердачного нежилого помещения.

Устройство кровли из профнастила для жилой мансарды и чердачного нежилого помещения.

  1. По стропилам укладывается гидроизоляционная мембрана Tyvek.
  2. Непосредственно под гидроизоляцией в плоскости стропил размещается теплоизоляция.
  3. Со стороны помещения теплоизоляция защищается пароизоляционной мембраной или пленкой, стыки которой герметично проклеены.
  4. Жилое помещение, мансарда, обшивается досками, ОСП и т.п.
  5. Для эффективного смешения потоков воздуха необходимо устроить под коньком кровли «холодный треугольник». Это позволит установить выходы подкровельной вентиляции не на каждом стропильном пролете, а намного реже. Для уменьшения образования конденсата на холодной нижней поверхности листов следует обеспечить движение воздуха от карниза до конька между кровельным покрытием и гидроизоляционной мембраной, не создавая помех для притока наружного воздуха сквозь щели в подшивке карниза и выхода воздуха под коньком (и через специальные вентиляционные выходы). Для защиты теплоизоляции от влаги применяются специализированные гидроизоляционные и пароизоляционные мембраны и пленки, создаются условия для вентиляции подкровельного пространства.
Вернуться к оглавлению

Холодная кровля. Нежилое (чердачное) помещение изготавливается поэтапно:

  1. По стропилам укладывается гидроизоляционная пленка или мембрана Tyvek Solid.
  2. Теплоизоляция располагается горизонтально по потолку дома, так что чердак остается холодным (нежилым).
  3. Со стороны помещения теплоизоляция защищается пароизоляционной мембраной или пленкой, стыки которой герметично проклеены.
  4. Для вентиляции чердачного помещения требуется обеспечить приток наружного воздуха сквозь щели в подшивке карниза и выход воздуха через слуховое окно и под коньком, а также через специальные вентиляционные выходы.
Вернуться к оглавлению

Когда делается теплая кровля, монтаж гидроизоляции включает такие работы:

  1. В варианте теплой кровли используют гидроизоляционные мембраны. Мембрана Tyvek Solid монтируется маркировкой наружу, Tyvek Soft устанавливается любой стороной.
  2. В ендовах перед монтажом основной гидроизоляции раскатывается рулон гидроизоляционной мембраны сверху вниз на всю длину ендовы.
  3. Рулоны основной гидроизоляции раскатываются по стропилам горизонтально (без провиса) начиная от карниза по направлению к коньку с необходимым нахлестом в 150 мм, так чтобы место стыка рулонов приходилось на стропила.

Вернуться к оглавлению

Теплая кровля: монтаж теплоизоляции

После монтажа гидроизоляции враспор между стропилами устанавливаются маты или плиты теплоизоляции. При этом не требуется обеспечивать зазор между теплоизоляцией и мембраной Tyvek. При установке в несколько слоев теплоизоляция укладывается с перекрытием швов предыдущих плит. Для более точной, качественной и быстрой раскройки теплоизоляционных плит рекомендуется применять специальный нож для резки теплоизоляции.

Вернуться к оглавлению

Теплая кровля: монтаж пароизоляционной пленки

На внутреннюю поверхность стропил снизу вверх строительным степлером прикрепляют полотнища пароизоляционных пленок Н96 Сильвер, Н110 Стандарт. Их укладывают внахлест и герметично скрепляют с помощью соединительной ленты СП-1. Все проходы сквозь пароизоляционную пленку должны тщательным образом герметизироваться. Затем можно устанавливать внутреннюю облицовку.

Вернуться к оглавлению

Теплая кровля: подшивка ОСП

Для внутренней обшивки мансард используют ориентированно-стружечную плиту повышенной влагостойкости. Рекомендуемая толщина — 9 или 12 мм. Плиты укладывают длинным краем поперек стропил после установки пароизоляционной мембраны. Каждая плита должна опираться как минимум на две опоры. Крепление ОСП производится, например, с использованием гвоздей 50-70 мм к опорам (стропилам), шаг 200-300 мм. Расстояние от края ОСП до вбиваемых гвоздей — не менее 1 см.

Вернуться к оглавлению

Холодная кровля: монтаж гидроизоляции

Монтаж гидро и теплоизоляции под профнастил.

Монтаж гидро и теплоизоляции под профнастил.

В варианте холодной кровли применяют как гидроизоляционную мембрану Tyvek Solid, так и гидроизоляционные пленки Д96 Сильвер и Д110 Стандарт. Мембрану Tyvek Solid и пленки укладывают логотипом наружу. Переворачивать материал гидроизоляции не допускается, так как при этом теряются его свойства.

Пленки укладывают с небольшим провисом (около 20 мм) для стока конденсата. При использовании мембраны Tyvek Solid провис не нужен. Рулон гидроизоляции раскатывается по стропилам в горизонтальном направлении, начиная от карниза к коньку, с обязательным нахлестом и фиксируется спадающими деревянными брусками (контробрешеткой). Стык рулонов должен приходиться на стропила.

Вернуться к оглавлению

Обрешетка под кровельное покрытие

ВНИМАНИЕ! Обрешетка всегда укладывается сверху на гидроизоляционный материал. Обрешетку выполняют из обработанных антисептиком деревянных брусков сечения 50×50 мм и обрезных досок размерами 32×100 мм (величины примерные). Вначале к стропилам сверху гидроизоляционной пленки от конька к карнизу крыши прибиваются контробрешетка в виде спадающих брусков 50×50 мм, к которой затем горизонтально закрепляются доски обрешетки.

Для монтажа профнастила все доски обрешетки имеют размеры 32×100 мм. Для кровельного профнастила обрешетку монтируют с шагом 500 мм. В местах крепления ендов, вокруг дымоходов, под кровельным ограждением необходимо устанавливать сплошную обрешетку.

Обрешетка под конек: по сторонам коньковой планки закрепляют по две дополнительные доски. Обрешетка на торцах кровли: под торцевые планки устанавливают доски, высота которых больше рядовой обрешетки на размер высоты профиля профнастила.

Кровля крыши профлистом, цена которого является самой демократичной среди остальных кровельных материалов, — это оптимальный вариант как для частного строительства, так и для производственных и промышленных объектов. Фото крыш, где применялась кровля из профнастила, можно в достаточном количестве найти на нашем сайте.
