Профнастил представляет собой металлические листы с верхним полимерным цветным покрытием или без него. Для большей жесткости при изготовлении материала ему придается волнообразная форма. Профнастил отличается сравнительно небольшим весом листов, длительным сроком эксплуатации (около 50 лет), эстетическими показателями и другими положительными свойствами.

Профнастил - это металлический лист с полимерным покрытием. Он сочетает в себе много достоинств: высокий срок эксплуатации, экологичность и маленький вес.

Профнастил — это металлический лист с полимерным покрытием. Он сочетает в себе много достоинств: высокий срок эксплуатации, экологичность и маленький вес.

Установка его в качестве кровельного покрытия не представляет особой сложности и может быть произведена самостоятельно.

Замеры материала и подготовка к монтажу

Согласно СНиП установка профнастила на кровли крыш может производиться только в случае, если высота листа составляет не менее 44 мм.

Таблица характеристик профнастила в зависимости от марки.

Таблица характеристик профнастила в зависимости от марки.

В частном строительстве чаще используются листы толщиной 0,6-0,7 мм. Такой материал позволяет оборудовать обрешетку с шагом до 1,5 м и выдерживать нагрузку до 600 кг/м2.

Для кровли крыш более подходит профнастил с алюминиевым или цинковым покрытием и верхним полимерным слоем. Последний усиливает защиту материала и улучшает его эстетические характеристики.

При расчете необходимого количества листов профнастила и подготовке их к монтажу предпочтительнее воспользоваться профессиональным проектом с чертежами и спецификациями. Но можно и самостоятельно выполнить эскиз покрытия с нанесенными размерами.

При расчете необходимого количества листов учитывается, что они будут стыковаться как по горизонтали, так и по вертикали. Размер горизонтального нахлеста принимается в зависимости от угла ската кровли:

  • при угле до 15˚ напуск должен быть больше 20 см;
  • при угле 15-30˚ — 15-20 см;
  • при угле более 30˚ — 10-15 см.
Таблица углов наклона крыши из профнастила.

Таблица углов наклона крыши из профнастила.

При расчетах учитывается также величина свеса. Она зависит от марки материала (высоты профиля). Чем больше высота профиля, тем длиннее делается свес. При высоком профиле увеличивается риск попадания влаги под кровлю и, как следствие, гниение древесины стропильной системы. Для марок НС8, С21, НС20, НС10 свес выполняется в пределах 50-100 мм. Для марок НС35, Н75, Н60, С44 — 200-300 мм.

Перед проведением работ по установке профнастила проверяют прямоугольность скатов. Для этого измеряется длина их диагоналей. Максимально допустимая разница длин составляет 2 см.

Плоскость скатов проверяется с помощью уровня и шнура. На длину 5 м должно быть не более 5 мм отклонения. При большем значении отклонения листы, скорее всего, не состыкуются. Рекомендуемый уклон кровли из профнастила — не менее 12˚.

Вернуться к оглавлению

Технология монтажа кровли и необходимый инструмент

Для того, чтобы не повредить профнастил при его перемещении , его необходимо поднимать за один прием только по одному листу.

Для того, чтобы не повредить профнастил при его перемещении , его необходимо поднимать за один прием только по одному листу.

При резке листов профнастила и их установке важно обеспечить безопасность работ. Необходимо точно соблюдать технологию при поднятии, перемещении по крыше и креплении листов. Не следует поднимать за один прием более одного листа.

Подъем листов необходимо осуществлять бригадой, состоящей не менее чем из 3-х человек. Лист подается 2-мя рабочими 3-му, стоящему на крыше, по 2-м деревянным направляющим, поставленным под уклоном к крыше. Передвигаться по крыше при установке профнастила следует в мягкой обуви, чтобы не повредить покрытие материала. При передвижении по кровле наступать следует лишь на участки, где под листами находится обрешетка.

Если при монтаже на профлисте образовались сколы или царапины металла, их нужно обработать краской для полимерных покрытий. Стружка, образовавшаяся при креплении листов саморезами, должна удаляться. Появившаяся на ней ржавчина будет негативно влиять на продолжительность эксплуатации крыши.

Для резки и установки листов профнастила понадобится следующий набор инструментов:

  • дрель с набором сверл;
  • нож для раскройки утеплителя;
  • заклепочные клещи;
  • пистолет для равномерного распределения герметика;
  • пистолет для забивания скоб при креплении паро- и гидроизоляционных слоев;
  • шаблон для разметки шага обрешетки;
  • шуруповерт, молоток, кусачки;
  • длинная рейка, рулетка, строительный шнур, маркер, перчатки.

Для резки профлистов из стали толщиной до 0,6 мм используются просечные ножницы со специальными сменными лезвиями или рычажные ножницы, режущие в любом направлении. Листы толщиной 0,6-1.2 мм раскраиваются просечными электроножницами.

Вернуться к оглавлению

Пирог крыши под профнастил

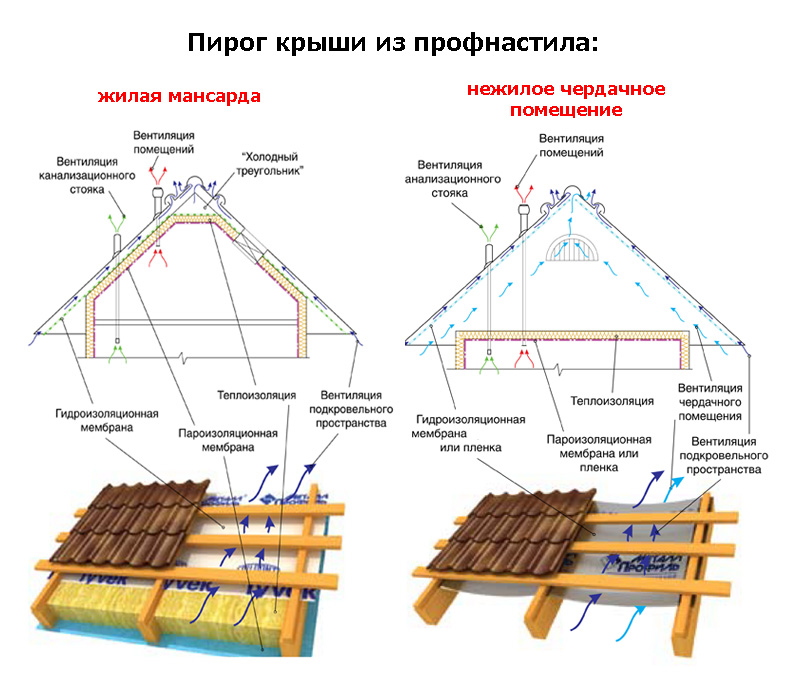

Схема кровельного пирога под профнастил.

Схема кровельного пирога под профнастил.

Что представляет собой пирог крыши для профнастила? Первым слоем многослойной конструкции односкатной крыши будет контробрешетка, устанавливаемая поверх стропильной системы. По контробрешетке укладывается утеплитель и гидроизоляция. Гидроизолировние производится для того, чтобы вода в местах стыков листов не затекала внутрь.

Если крыша двускатная, многощипцовая или вальмовая, утеплитель можно использовать плитный. Он вставляется враспор между стропилами. Снизу его закрепляется пароизоляционная пленка. Если ширина утеплителя меньше шага стропил, набиваются дополнительные бруски. На металлические стропильные фермы для утеплителя закрепляется контробрешетка так же, как и для односкатной крыши.

Пирог крыши предусматривает устройство «холодного треугольника». Он позволяет потокам воздуха смешиваться. Благодаря этому можно устраивать подкровельную вентиляцию не во всех стропильных пролетах. Поверх гидроизоляции в пирог крыши включается настил обрешетки. Поверх нее с выполнением вентиляционных зазоров укладываются сами листы профнастила.

Схема шага обрешетки для различных типов профнастила.

Схема шага обрешетки для различных типов профнастила.

Несущая способность обрешетки зависит от силы ветра, характерной для климатической зоны строительства. Учитывается и предполагаемая нагрузка самого кровельного материала крыши. Для крыш с углом наклона ската не более 15˚ традиционно выполняется сплошная обрешетка. Используется доска, фанера или ОСБ плиты. Обрешетка делается сплошной для профнастила марок С-8, С-10, С-20 и толщиной до 0,5 мм.

Для односкатных крыш применяются деревянные бруски с размерами 5×5, 3×7 или 3×10. Элементы конструкции настилаются с шагом в 25 см. Для двускатных кровель обрешетка монтируется с шагом в 50 см и более.

На крышах со сложной геометрической формой в разжелобках и ендовах обрешетку смыкать вплотную нельзя. В этих местах оставляют вентиляционные зазоры в 5 см.

Деревянные элементы, входящие в пирог крыши, обрабатываются антисептиками и антипиренами, предохраняющими материал от гниения и возгорания. Пирог крыши должен включать в себя все перечисленные элементы, а также герметик для кровли. Только при такой конструкции будет обеспечена гидро- и теплоизоляция крыши.

Вернуться к оглавлению

Этапы установки профнастила на крышу

Схема структуры крыши из профнастила.

Схема структуры крыши из профнастила.

Установка листов начинается с нижнего края крыши. Сразу делается свес кровли необходимой величины. Если устанавливается профнастил с маркировкой ПК-57/45/20, монтажные работы начинаются с торцевой стороны крыши.

Материал к обрешетке крепится с помощью специальных саморезов с прокладкой из ЭПДМ, закрывающей отверстие и предотвращающей попадание влаги. Саморезы можно приобрести различных размеров и цвета, подходящего под цвет материала. Для листов и для конька они должны иметь разную длину. На 1 м2 кровли вкручивается 5-7 саморезов. Удобно использовать для работы шуруповерт со сменным аккумулятором.

После установки листов на крышу и закрепления их саморезами на фронтонах выполняется защита кровли от ветровых нагрузок. Устанавливаются ветровые планки из такого же материала. В примыканиях профнастила к стене здания монтируется угловая планка с помощью саморезов и силиконового герметика.

На завершающем этапе производится установка конька. Коньковые элементы монтируются со стороны, противоположной подветренной. Нахлест делается 10-20 см, элементы крепятся к верхней гофре саморезами через гребень волны. Шаг крепления — 30 см.

При многорядной установке профнастила сначала кладется и крепится первый лист, к которому с нахлестом закрепляется второй — сверху. Затем опять кладется нижний лист и на него крепится верхний. Таким образом монтируется блок, к которому присоединяется следующий, собранный аналогично. Готовый сектор выравнивается по свесу кровли и крепится на саморезы.

Вернуться к оглавлению

Монтаж дополнительных элементов кровли

 - Пленка паробарьер;                2 - Утеплитель (минвата,стекловата);            3 - Пленка гидробарьер;               4 - Обрешетка;                     5 - Карнизная планка (капельник); 6 - Снегодержатель;                        7 - Мансардное окно; 8 - Лобовая планка; 9 - Конёк треугольный прямой; 10 - Планка ендова; 11 - Планка примыкания; 12 - Торцевая планка.

Схема кровельных планок: 1- Пленка паробарьер; 2 — Утеплитель (минвата,стекловата); 3 — Пленка гидробарьер;4 — Обрешетка; 5 — Карнизная планка (капельник);6 — Снегодержатель;7 — Мансардное окно;8 — Лобовая планка;9 — Конёк треугольный прямой;10 — Планка ендова;11 — Планка примыкания;12 — Торцевая планка.

После завершения установки непосредственно листов профнастила необходим монтаж других элементов конструкции. Кроме закрепления коньков, может потребоваться оборудование кровли другими деталями.

  1. Коньки устанавливаются с нахлестом не менее 10 см к дополнительным брусьям обрешетки. Направление нахлеста такое же, как и у всего покрытия кровли: верхний элемент располагается по направлению к преобладающим ветрам.
  2. Водосточные желоба. Под них монтируются дополнительные сплошные участки обрешетки. Стыки с полотном кровли герметизируются.
  3. Карнизные заполнения. При невентилируемой кровле служат для заполнения просветов торцов полотен профнастила. Крепятся эти элементы к дополнительным деталям обрешетки.
  4. Элементы для оборудования выходов вентиляционных и дымовых шахт. Под них устанавливаются дополнительные брусья обрешетки. Верхние листы кровли должны иметь достаточный нахлест над ними, а они сами перекрывать нижние. Стыки заделываются герметиком.
  5. Примыкания к стенам. Крепятся саморезами как к конструкции обрешетки, так и к стене с помощью дюбелей.
  6. Ветровые планки. Крепятся к стропильной системе, перекрывая листы кровли. Обязательно закрепляются как со стороны кровли (в горизонтальной и вертикальной плоскостях), так и со стороны фронтона.
  7. Усиления участков обрешетки требуют и чердачные окна, кровельные ограждения, снегозадержатели.

При наличии помощников и навыков работы с инструментом смонтировать профнастил на крышу сможет любой владелец частного дома. Но следует учесть, что неточное соблюдение технологии монтажа может привести к нарушению изоляции, образованию коррозии, протечек и возможному обрушению кровли.
