Как правильно сделать из профнастила откатные ворота своими руками?

  • Дата: 24-04-2015
  • Просмотров: 598
  • Комментариев:
  • Рейтинг: 29

Это наиболее удобный тип ворот. Сегодня такие ворота наиболее популярны, так как у них очень простая конструкция. Но у откатных ворот есть некоторые особенности: им необходимо дополнительное место для отката, для их изготовления нужно дополнительно приобретать специальную фурнитуру для откатных ворот.

Откатные ворота

Достоинства откатных ворот: практичны, легки в автоматизации, срок службы более 10 лет.

Желающие могут приобрести и установить систему автоматики для откатных ворот, тогда они будут открываться и закрываться с пульта управления. Это очень удобно, но стоит такое удовольствие недешево.

Достоинства откатных ворот

Схема ворот

Чертеж откатных ворот.

  • у откатных ворот консольных отсутствуют нижние и верхние направляющие, это позволяет заезжать транспорту любой высоты;
  • они практически не нуждаются в каком-либо уходе;
  • для обшивки полотна можно применять практически любой листовой материал (сайдинг, профнастил, поликарбонат, алюминий, сталь, дерево и прочее);
  • их работу очень легко автоматизировать;
  • длительный срок эксплуатации (более десяти лет без обслуживания).
Вернуться к оглавлению

Устройство и принцип работы

Откатные ворота представляют собой раму, обшитую листовым материалом, снизу к ней приварена направляющая, которая двигается по специальным роликовым опорам (кареткам).

Ход работы над устройством откатных ворот

Схема работы откатных ворот.

Роликовые каретки находятся внутри направляющей, поэтому на подшипники не попадают грязь, дождь и снег. На каждой роликовой опоре установлено восемь подшипников. Применяются подшипники закрытого типа, которые не нуждаются в смазке и имеют длительный срок службы — порядка 15 лет.

Откатные ворота могут быть с ручным откатом и автоматическим. Однако электропривод с системой автоматики является дополнительным элементом, которым откатные ворота снабжаются по желанию владельца. Автоматика делает открытие и закрытие ворот более удобным и представляет собой просто устройство дополнительного комфорта.

Конструкция откатных ворот достаточно проста, что позволяет при желании сделать их своими руками. Каркас ворот изготавливается из профильной трубы. Обшивать его рекомендуется профнастилом, этот материал прочен, долговечен и технологичен в работе.

Профнастил изготавливается из стального оцинкованного листа с ребрами жесткости и затем покрывается полимерным материалом. Выпускается профлист самых разнообразных цветов. Сегодня весьма популярны сдвижные ворота и калитки с покрытием из профлиста. Чтобы сделать откатные ворота из профнастила, потребуется заранее подготовить материал и инструмент.

Вернуться к оглавлению

Материалы и инструмент для изготовления откатных ворот

Технические характеристики профнастила

Технические характеристики профнастила.

Материал:

  • труба профильная сечением 60х30 мм и 40х20мм — примерно по 20 м каждая;
  • труба квадратная сечением 60х60 мм — 5 м (для изготовления опорных столбов);
  • профнастил — около 10 кв.м (для обшивки полотна ворот);
  • швеллер шириной около 20 см (для установки кареток);
  • арматура диаметром 12-14 мм — примерно 10 м;
  • саморезы или заклепки — примерно 120 шт.;
  • краска по металлу — одна банка;
  • растворитель — примерно 1 л;
  • грунтовка для металла — одна банка;
  • электроды — одна упаковка;
  • отрезные круги — примерно 4 шт.;
  • круг зачистной;
  • раствор бетона — примерно 0,5 куб.м.

Комплектующие и фурнитура:

  • балка (направляющая) длиной около 7 метров;
  • каретки роликовые — 2 шт.;
  • ролик концевой — 1 шт.;
  • поддерживающие ролики верхние — 2 шт.;
  • нижний захват — 1 шт.;
  • верхний захват — 1 шт.;
  • заглушки — 2 шт.

Инструмент:

  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • ножницы по металлу;
  • молоток;
  • уровень строительный;
  • пульверизатор или кисть;
  • лопата штыковая.
Вернуться к оглавлению

Подготовительный этап работ

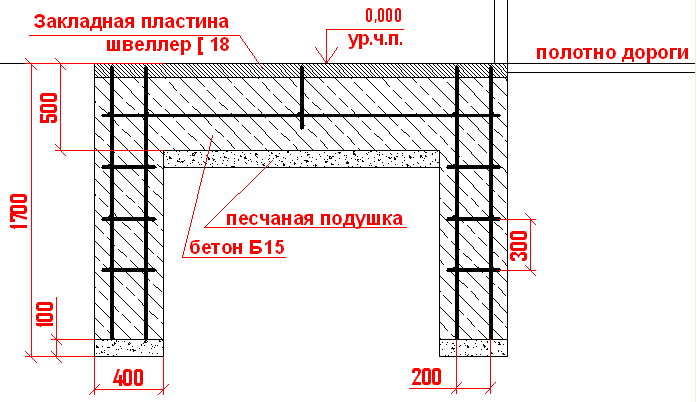

Схема бетонирования опорных столбов фундамента для откатных ворот

Схема бетонирования опорных столбов фундамента для откатных ворот.

Сначала необходимо сделать чертеж монтажа ворот с привязкой к месту установки. После чего в соответствии с чертежом установить опорные столбы. Столб может быть изготовлен из стальной квадратной трубы, кирпича, железобетона или дерева. Под столб копается яма глубиной более глубины промерзания грунта в данном районе. Столб устанавливается строго вертикально и бетонируется. Вертикальность проверяется при помощи уровня. В столбах, изготовляемых из кирпича, необходимо предусмотреть закладные размером около 50х50 мм по три штуки на столб — для крепления фурнитуры.

Затем готовится фундамент для установки кареток откатных ворот. В качестве фундамента можно использовать швеллер шириной 20 см. Длина опоры под каретки должна составлять половину ширины проема ворот. К полкам швеллера приваривается восемь кусков арматуры длиной около одного метра. После чего копается яма, в которую устанавливается арматурой вниз швеллер и бетонируется. Глубина ямы должна быть больше глубины промерзания почвы примерно на 30 см. Поверхность фундамента выставляется строго горизонтально по уровню почвы. В результате получится строго горизонтальная поверхность для установки опор откатных ворот. Примерно через пять дней бетон застынет, можно монтировать каретки и устанавливать откатные ворота.

Вернуться к оглавлению

Изготовление каркаса откатных ворот

Каркас откатных ворот

Каркас откатных ворот.

В соответствии с чертежом нарезают болгаркой из профильной трубы заготовки для каркаса откатных ворот. Из заготовок трубы 60х30 мм сваривают наружный каркас. Затем из заготовок трубы 40х20 мм внутрь наружного вваривают внутренний каркас, на который крепится обшивка ворот (профнастил). Каркас варят сначала прихватками, чтобы его не повело в процессе сварки, затем проверяют горизонтальность плоскости и окончательно обваривают. После готовности рамы к ее нижней части приваривают направляющую балку.

Завершив сварочные работы, каркас необходимо очистить от ржавчины, зачистить места сварки, обезжирить и покрыть грунтом. После окончательного высыхания грунта рама ворот окрашивается эмалью для наружных работ.

Затем, когда краска окончательно высохла, можно зашивать полотно ворот листом профнастила. Лист режется по внутреннему размеру каркаса, вставляется и крепится к нему саморезами или заклепками. Лист можно резать только ножницами, при использовании болгарки по срезу листа сгорит полимерное покрытие.

Вернуться к оглавлению

Монтаж откатных ворот

Монтаж откатных ворот

Схема монтажа откатных ворот.

На подготовленный фундамент выставляют по его краям роликовые каретки. Дальнюю от проема каретку необходимо выставить таким образом, чтобы при закрытии ворот не выбивалась заглушка из направляющей балки. Затем на ролики накатывают раму ворот, плоскость рамы выставляют по уровню и слегка прихватывают каретки сваркой. Устанавливают верхние поддерживающие ролики и приваривают к опоре. На нижний край рамы монтируют накатной ролик, его необходимо установить так, чтобы он накатывался на нижний уловитель и разгружал ворота.

Устанавливают верхний и нижний уловители и крепят к опорному столбу.

После проверки ворот на легкость открытия окончательно обваривают каретки, поддерживающие ролики и уловители. Затем зачищаются и подкрашиваются места сварки, ворота готовы к использованию по прямому назначению.

При желании и возможности можно дополнительно установить электропривод и систему автоматики. Это обеспечит больший комфорт и удобство при пользовании откатными воротами.

Откатные ворота, изготовленные своими руками, будут стоить в несколько раз дешевле, чем заказанные в специализированной организации. Они долго прослужат, не доставляя владельцу хлопот в течение очень длительного времени, и защитят участок от непрошенных гостей.
